2021年8月 第37页
-
绳状设备能不能加工涤／棉织物?产生皱纹和布边严重卷边等问题，如何解决?
答 涤／棉布料采纳绳状前处理效果普通不够理想。聚酯纤维是热塑性纤维，在绳状前处理中，纤维反复受热及拉伸作用，纤维大分子链段问的各结晶单元之问产生相对位移。从宏观上瞧，纤维发生了形变。因为面料的每一个片断所受外力是不均匀的，所以发生的形变量也是不相同的。特别是布料的前处理通常在聚酯纤维的玻璃化温度以下，所以当外力消逝后纤维的形变不能所有恢复，故布料的每一个片断存在着大小不等的内应力。在绳状汽蒸时，布身温度超过了聚酯纤维的玻璃化转变温度，在内应力的作用下，纤维发生不同程度的归缩而造成皱纹与小卷边等问题。 要解决这...
-
.加工批纯棉漂白布，在仓库中贮存已近年，发现布面有泛黄及局部出现黄绿色浅咖啡色斑点，上下各层都有，试问这些疵病是怎样产生的？能否消除？
答 这个问题应从两方面来分析疵病发生的缘故。一是纯棉布上含有淀粉类浆料，在库中贮存时布料受潮而使淀粉腐败变质，发生霉菌而浮现霉斑。二是纯棉布料上使用荧光增白剂，在仓库中长期贮存时，由于表面含杂、含湿加上在肯定的湿热环境中酸性气体（如C02等）的影响，而浮现各种斑点。假如用氨水（1％）、纯碱与大苏打溶液在碱性介质中喷洒处理，这些斑渍能飞快消除并恢复荧光，说明是荧光增白剂在作怪。假如斑点处的强力严峻下降，说明是霉变引起的。鉴于纯棉布料上大多用国产荧光增白剂BSL、VBL与BR等，它们大多是不耐酸的，在酸性溶液中普通能析...
-
真丝色织物精练后存在手感发硬搭色沾色浮灰等问题，如何改善?
答 真丝色面料按传统办法用皂碱法精练脱胶，练液温度为98～100℃。在此过程中，丝胶不断脱落，练液中染料浓度也随之增添，这是造成沾色、搭色的主要缘故。真丝色面料都由不同深浅有色丝线织成，丝线染深色时用于固定丝胶的甲醛量要大些，在脱胶时要消除这部分丝胶的时间要长些，否则会手感发硬，但时间长了浅色与白色部分就易浮现浮灰。鉴于上述因素，建议采纳碱酶合成清洗剂精练脱胶法。面料先在60～70℃的纯碱液中浸泡，使丝胶膨化，溶化掉一部分丝胶，然后用2709蛋白酶脱胶，残存的丝胶再用AR-630泡花碱精练。这样处理后的真丝色面料手...
-
纯棉织物用次氯酸钠漂白时，为什么会产生潜在损伤?

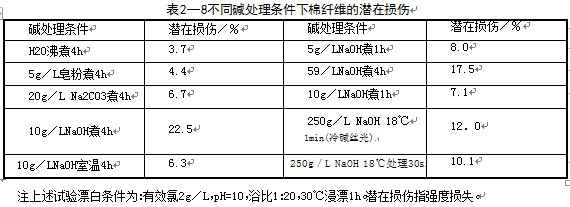

答 次氯酸钠是一种强氧化剂，在漂白过程中，除棉纤维中天然色素遭到氧化破坏外，棉纤维本身也不可幸免地受氧化而损伤，强力下强，聚合度降低。假如工艺条件操纵合理，这种损伤可明显减少。反之，在漂白条件（pH值、浓度、温度）操纵不当时，这种现象尤为剧烈。纤维素产生氧化学纤维维素后普通只是葡萄糖环发生破裂，按理说纤维的强度与聚合度，不致严峻降低。，在实际情况中，有时会浮现纤维的强度不明显下降，但在碱性与高温条件下处理时，便产生明显严峻降强，这种现象称为“潜在损伤”。这是由于在碱性条件下，会发生葡萄糖β一键断裂，使大分子链断...
-
.毛织物在煮呢加工中常见水印呢面不平整鸡皮皱搭头印边深浅呢面歪斜折痕沾色等疵病，产生的原因是什么？应如何防止？
答 水印又称水花，煮呢后在呢面上呈现白色水波形或树木等轮形的印痕，普通简单产生在用单槽煮呢的纯毛凡站丁、华达呢、哔叽、贡呢类及毛／腈、毛／粘、毛／锦、粘／锦等布料上。色泽越深，越易显现。产生缘故：单槽煮呢时不采纳衬布煮呢，张力过大且不均匀，同时，辊筒压力过大，温度过高易产生水印。有时粘／锦等面料即使用双槽煮呢，若温度过高，也易产生水印。预防办法：应按产品要求把握好压力、温度，卷绕时张力要均匀。单槽煮呢用棉质衬布煮呢，或改用双槽煮呢。粘／锦布料双槽煮呢，温度以70℃为宜，以使呢面平坦为度。包布若用新色布，因新色布...
-
纯苎麻针织物在前处理中如何合理解决刺痒问题?

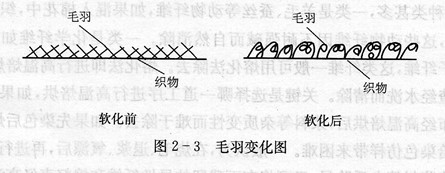

答 苎麻布料的刺痒感是由苎麻纤维的性质决策的。苎麻纤维和棉、羊毛纤维相比，具有较高的干湿强度（约为棉的2倍，羊毛的5倍），其断裂伸长率较小，但杨氏模量较大，以上特性决策了苎麻纤维的刚性大，纤维硬而挺，纺纱加捻过程中纤维和纤维之间的抱合力差，较为蓬松，纺纱线毛羽较多。其单位面积内面料的毛羽比棉多得多。而布料刺痒感是指布料表面由毛羽和皮肤接触及机械作用引起的感觉，这些机械作用越大，刺痒感越严峻。刺痒感的强弱又取决于纤维末端和皮肤问接触点压强的大小，压强越大刺痒感越大，反之则小。刺痒感也和毛羽长度及截面积大小有关。通...
-
.由于纺织厂浆纱后上蜡过多，不知有无方法将织物上的蜡去除干净，有利于漂染加工？
答 纺织厂在经纱上浆后再经上蜡处理，其目的是在纺纱线表面增添油膜，提高纺纱线的平滑性及抗静电性，从而减少织布时的断头率。但上蜡对印染加工不利，因此必须将本色棉布上的蜡质除完。由于组成布料（涤／棉、涤／粘等面料及纯棉布）的纤维种类及组织结构不同，以及蜡在布料上的附着量、蜡对纤维的附着力不同，因而消除蜡质的工艺应有所不同。有关经验介绍：就去蜡难易程度而言，在布料上含蜡率相同的前提下进行比较，涤／富、涤／粘面料去蜡简单，涤／棉布料较难，纯棉布料难。就去蜡前布料状态而言，以半成品进行去蜡效果为佳。用本色棉布直接进行去蜡与本...
-
酶有哪些品种?棉织物前处理用酶氧浴法时有哪些工艺?
答 酶的种类很多，同一种酶还有很多种牌号不同的产品。目前广泛应用于棉面料前处理工艺的生物酶，主要有：淀粉酶、纤维素酶、果胶酶、蛋白酶、脂肪酶、过氧化氢酶、漆酶等，这些生物酶是通过基因改性后的微生物发酵而得。其中淀粉酶又有很多种产品，如α淀粉酶、β一淀粉酶、葡萄糖淀粉酶等，目前常用的淀粉酶是L40酶。它能在较高温度下对淀粉分子链中的口一苷键起催化作用，使淀粉糊化，是棉布料酶退浆的理想产品。如棉面料浆料是以合成高分子为主（PVA、PA），则单用α一淀粉酶就不能充分退浆，可使用PVA分解酶与α一淀粉酶一起在50℃条件下作...
-
.请问粘胶缩率是怎样形成的?缩率怎么控制?能否推荐几种适合粘胶织物的防缩防皱树脂整理剂?
答 该纯粘胶本色棉布可能是一种一般粘胶短纤维（粘胶纤维可分为：一般粘胶、高湿模量粘胶、强力粘胶与改性粘胶等多种）。一般粘胶纤维的结晶度与取向度较低，横断面呈不规则的锯齿状，有明显的皮芯结构，吸湿性好，易于上色，不易起静电，有较好的可纺性。但这类纤维的无定形区含量比棉纤维高，聚合度低，因此它的强力比棉低，尤其是湿强力更差（普通仅为干强的40％～50％）。它的耐化学性比较差，对酸、碱、氧化剂等都很敏感。 采纳酶退浆而不用碱退浆，这种做法可幸免粘胶纤维的损伤。至于造成粘胶布料缩水的缘故，主要是粘胶纤维的湿模量低，加...
-
某厂加工批Tencel纤维织物及Tencel／粘胶织物，请问前处理使用何种工艺防止Teneel纤维原纤化?选用何种酶较为理想?
答 Tencel纤维是一种再生纤维素纤维，是由木浆或棉浆溶于NMMO得到的黏稠纺液，然后以喷丝湿纺而获得纤维素纤维。因此，Tencel具有天然纤维素纤维的性质，包含吸湿性、服用性、优良的上色性与生物降解性等，但Tencel纤维和棉纤维与粘胶纤维相比，其性能仍有肯定区别，见表2-10。 由表2一10可知：Tencel纤维的干强可和聚酯纤维相比，而好于棉纤维与粘胶纤维，其湿强仅降低10％～15％，大大高于棉、粘胶纤维，表明它能够承受许多机械作用与化学处理。Tencel纤维的缩 水率很低，经、纬缩水率仅2％左...
微信收款码
