某厂加工批Tencel纤维织物及Tencel／粘胶织物，请问前处理使用何种工艺防止Teneel纤维原纤化?选用何种酶较为理想?

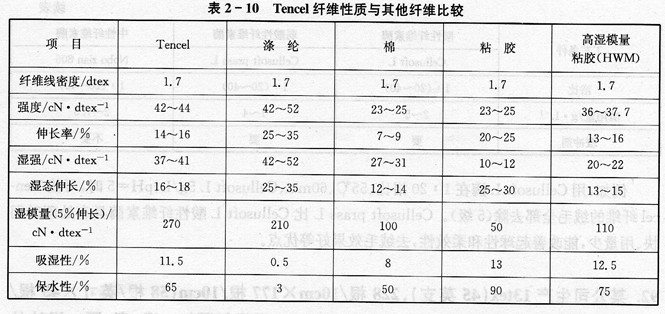

　　答 Tencel纤维是一种再生纤维素纤维，是由木浆或棉浆溶于NMMO得到的黏稠纺液，然后以喷丝湿纺而获得纤维素纤维。因此，Tencel具有天然纤维素纤维的性质，包含吸湿性、服用性、优良的上色性与生物降解性等，但Tencel纤维和棉纤维与粘胶纤维相比，其性能仍有肯定区别，见表2-10。

　　由表2一10可知：Tencel纤维的干强可和聚酯纤维相比，而好于棉纤维与粘胶纤维，其湿强仅降低10％～15％，大大高于棉、粘胶纤维，表明它能够承受许多机械作用与化学处理。Tencel纤维的缩
　　水率很低，经、纬缩水率仅2％左右。它的截面呈圆形，和棉、粘胶纤维都不同，而且没有皮芯层。它的聚合度、结晶度都比棉小，所以在染整加工或在穿着清洗时，往往不耐磨损而浮现原纤化等问题（Tencel纤维的结晶度为48.8％，棉纤维为70％，粘胶纤维为40%，HWM为44％）。
　　Tencel纤维的染整加工基本上可参照棉与粘胶纤维的加工工艺和设备，但由于纤维性能的特殊性。各厂的加工工艺不尽全相同，但基本工艺流程普通为：布料→烧毛→退浆→纤维素酶处理→上色→后整理→定形。
　　但在Tencel／粘胶面料加工时，应小心Tencel纤维有较高的取向度与结晶度，在湿态下的机械作用，纤维表面能发生明显的原纤化。原纤化仅是单根纤维沿纤维表面迸裂。因此，Tencel面料湿态处理时，初级原纤化飞快，能在布料表面产生不均匀的微纤维绒毛。提高纺纱线捻度与密切的布料结构、减少或降低机械作用、施加防皱剂与交联剂等都能减少或抑制过度的原纤化。

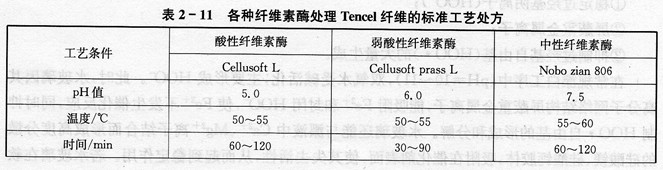

　　采纳酶处理也可解决Tencel纤维原纤化问题，选择合理的纤维素酶是非常重要的。纤维素酶有酸性（pH一4.5～5.5）与中性（pH一6～7）。但纤维素酶由于来源不同，分子结构、对纤维素的吸附性、催化活性、基质等方面各不相同。近年来根据各厂实验认为，丹麦NOVO Nor- disk公司开辟的纤维素酶对Tencel纤维的处理效果较为理想。各种纤维素酶处理的标准工艺处方，见。表2-11。

　　例如，用Cellusoft L酶在1：20浴比、55℃、60min、Cellusoft L 5g／L、pH=5时，可使Ten-cel纤维的绒毛所有消除（5级）。Cellusoft prass L比Cellusoft L酸性纤维素酶具有处理时间快、用量少，能改善起球性与柔效性，去绒毛效果好等优点。
