热风烘燥机——布针铗式热风烘燥机

城南二哥2021-08-18 16:29:24复合面料资讯425来源:复合布料_复合面料网

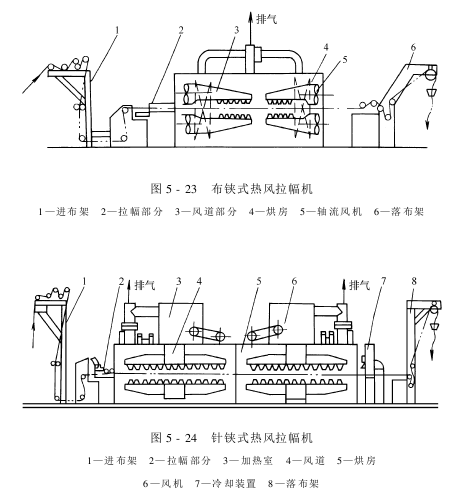

图5-23与图5-24分离是布铗式与针铗式热风烘燥机的结构示意图。它们主要用于棉布料拉幅后整理、上浆与树脂后整理后的烘燥,聚酯纤维及其混纺化纤织物布料轧染DT增白剂的烘燥与拉幅后热定形等。


布(针)铗式热风燥机主要由进布装置、拉幅装置、加热装置与风道系统、烘房、风机、排气、出布装置及传动装置等组成。
其工作原理是由许多布铗(或针铗)连环组成左右两条长链,在布料进口处安装自动调幅与超喂装置,使布料以松式状态进入“八”字形的进口布(针)铗链。以后,左右两条铗链逐渐平行,面料被夹紧在轨道上运行于烘房中,在肯定的纬向张力下,受到上下对吹的风嘴中喷出的高温热空气烘燥(或焙烘),达到烘干或定形的目的。布料出烘房后进入冷风区,使其快速冷却,降低布面温度。现着重介绍拉幅部分。

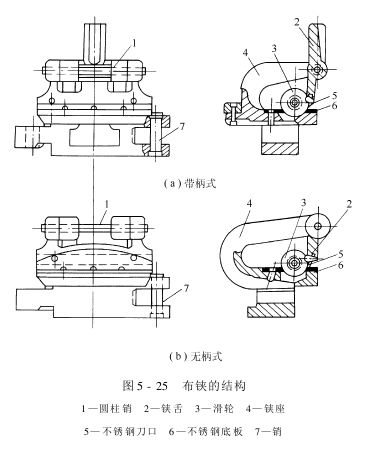

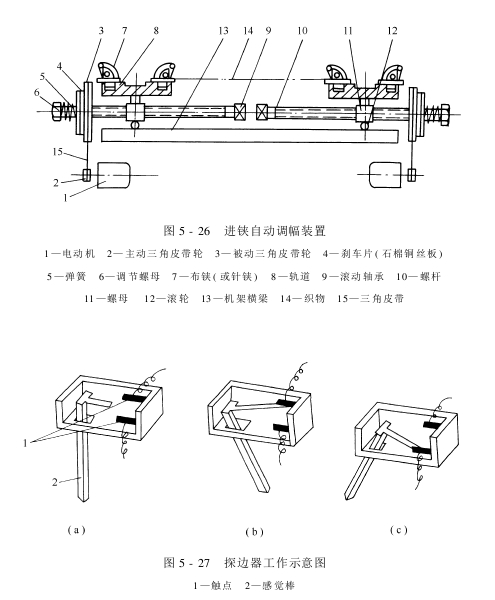

拉幅部分主要包含布(针)铗链及导布板、超喂装置、进布探边自动调幅装置与传动机构等。布铗的结构如图5-25所示,有带柄式与无柄式两种。铗座用可锻铸铁做成,底板为不锈钢板,黄铜铗舌上镶有不锈钢刀口,并装有黄铜滑轮。铗舌绕圆柱销可做肯定角度的摆动,销则把许多只布铗联成环状。全机有两条环状布铗链,分离装在左右两条水平的铸铁导板构成的轨道中。左右导板间的距离可以调节,以适应面料的幅度要求。进铗处有自动调幅装置,见图5-26。其动作由左右探边装置来操纵。


探边装置(即探边器)是为了使面料布边始终和布铗(或针铗)保持良好的接触,并在肯定位置上运行而在进铗前设有的装置。左右各一只,操纵进入拉幅前的布料布边,让布料适当地左右挪移。
探边器有簧片式、光电式与水银触点式等多种。图5-27所示为常用的簧片式探边器。探边器和自动调幅装置共同调整布料边。图5-27(b)所示为布料边缘位置正常,触杆处于垂直状态,调幅电动机不动的情况;当布料边缘外移到肯定位置,触杆随之外摆,使连杆触头和上触头相接触,见图5-27(a),该边调幅电动机按需要方向转动,带动该边导布板外移;当面料边缘内移超过正常位置达到图5-27(c)所示的状态时,连杆触头和下触头相接触,该边调幅电动机带动导布板内移。为了减少电动机停止转动时产生的惯性,在两只调幅丝杆的三角皮带轮外侧各装一套制动片与压力弹簧。


超喂装置是面料将要进入布铗(或针铗)时,左右两边边缘部分,分离由左右两边给布装置的两只大小橡胶轮轧点,轧持布边赠向布铗(假如使用针铗,则由大毛刷轮将布边轧向钢针的根部,并由小毛刷继续压下,以防脱针。若使用布铗时大小毛刷轮则停用)。大橡胶轮做主动归转,使布料进入时的线速度稍大于布铗(或针铗)链的线速度。普通超喂率可操纵在1%~3%。
布铗的工作原理如图5-28(a)所示。在布铗链的进布端,由于布铗链轮上方的开铗转盘的作用,将绕经转盘的有柄布铗打开,使布料的边部进入其间。在布铗离开转盘时,由于滑轮(图5-25)被布料边部托住,不能落入底板的轮槽中,刀口并未夹住布料。待布铗沿该段轨道的开档逐渐加大而使布料边缘外移至肯定位置时,滑轮落至底板轮槽中,刀口触及布料边部,并将它夹住,从而使铗持宽度均匀。出布端布料脱铗时,也是采纳同样办法,打开铗舌。无柄布铗则是采纳酚醛贴合板制的开铗板来打开铗舌的,见图5-28(b)。


为了预防布料在运转中脱铗、拉破、夹毛,铗舌动作必须灵便可靠,刀口和铗座底板接触面必须平齐无缝,刀口外侧两段必须全幅接触,每10mm不得少于两点。可用0.05mm厚的纸片试夹,拉动两纸角,不得有脱铗、夹毛、夹碎等现象。圆柱销两端向外翻口铆紧后应无松动,不得有开裂现象。铗座底板周围均需倒圆角。


针铗的结构如图5-29所示。针板是针铗中的主要元件,在黄铜针板上,植有稍呈外倾(约8°)间隔相等的长针(尖针)和短针(圆柱针)。布料边部进入针铗时,用两只大小毛刷轮将布料边部压入针板,刺住布料。针的表面应光滑,针尖锐利不能有毛刺,长针刺住布料边,短针阻挠布料边继续向下刺入。长短针向外倾可预防刺入的布料边受到纬向拉力后引起脱针。这样,面料就不能再做纬向挪移.

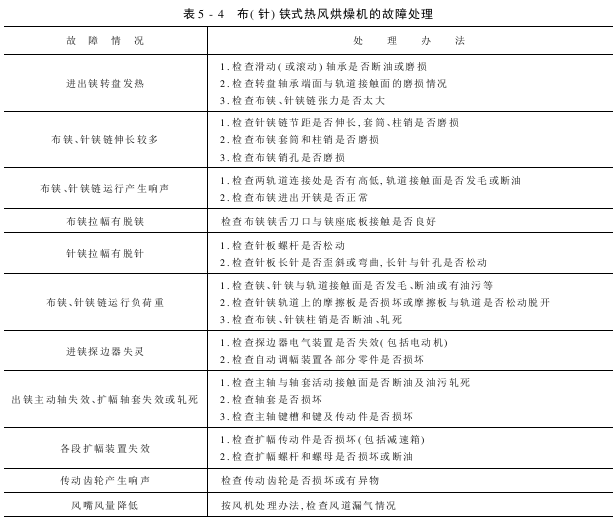

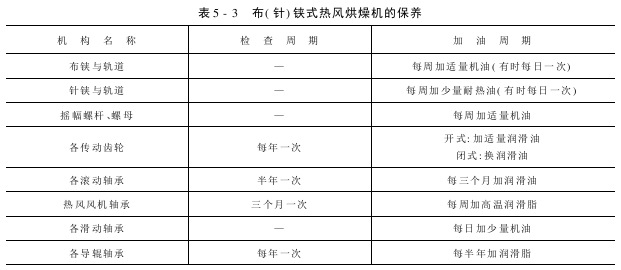

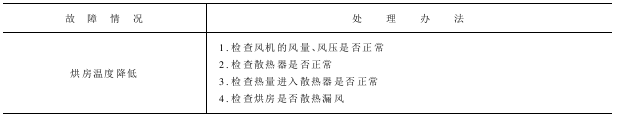

布(针)铗式热风烘燥机的维护保养小心事项与故障处理分离列于表5-3与表5-4中。
