织物的几何结构相与支持面

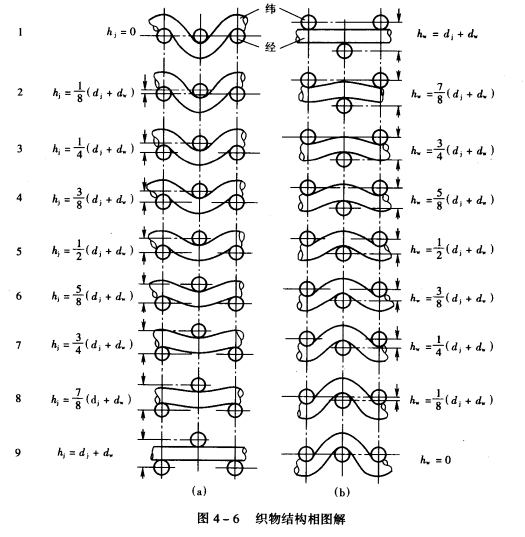

　　经、纬纱的屈曲波形是在两种极端状态之间变幻的，这种变幻对面料的性能和外观有重要影响。经、纬纱的屈曲波形在这两种极端状态之间可以延续地变幻，可以有无数种屈曲状态。但是为了便于研究与比较，需要设定一些特殊的波形状态。经、纬纱在特定波形时的几何结构状态称为面料的几何结构相，简称结构相。

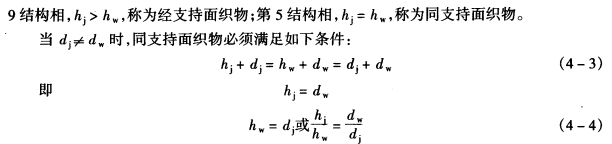

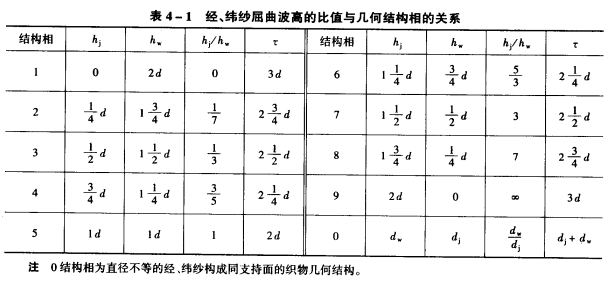

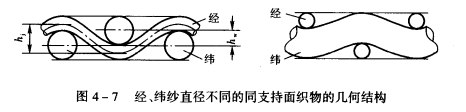

　　这样的结构相，定义为0(零)结构相。在这种条件下的布料切面图如图4—7所示。布料的几何结构相不同或支持面不同时，其性能和风格不同。在许多传统的面料中，对应于布料的风格特征，都具有相应的几何结构相。例如，府绸或卡其等面料，都是经纱线支数持面，必须具有较高的几何结构相；麻纱、横贡缎与拉绒本色棉布，都是纬纱线支数持面，必须具有较低的几何结构相；各类平布、涤棉布料与胶管帆布类面料，经、纬纱在布料的使用过程中，同时承受外力的作用，都需要构成同支持面的布料。因此，这些布料的几何结构相，普通都处于第5结构相或者,0结构相附近。

　　了解了各种产品应属于的几何结构相范围，通过对面料进行切片检查，有助于研究及探讨影响布料品质的因素。

　　普通，高相位或低相位几何结构的面料，仅由经纱或纬纱构成布料的支持表面。高结构相的面料，经纱的屈曲波高大，需要较大的经纱密度，面料的经向织缩大，经向断裂伸长大。对于要求经、纬向物理机械指标差异小，耐穿耐用的面料，普通采纳第5结构相或。结构相的几何结构。
