整纬器——弯辊整纬器

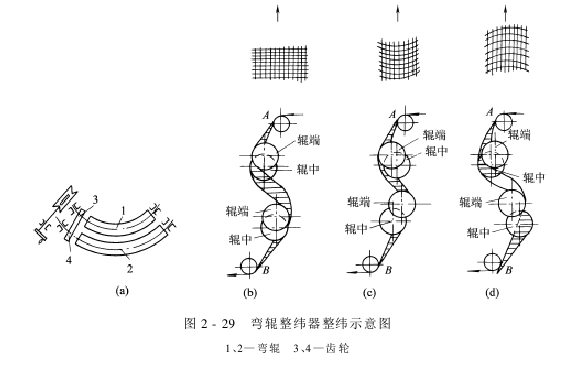

弯辊整纬器由两只弯辊和调节机构组成,如图2-29(a)所示,可以用来矫正弧形纬斜。
整纬时,旋动手轮经蜗轮转动弯辊的芯轴,并通过齿轮3和齿轮4,使弯辊的芯轴做同一角度的反向回转,以调节两弯辊的间距,达到整纬的目的。
在图2-29(b)中,两只弯辊中部至两端的各段辊面的间距相等,不产生整纬作用;在图2-29(c)中,两弯辊的间距是中部小于端部,织物全幅内的经向张力是中间最小,并向两边逐渐增大,致使经纱的运行速度从中部向两端逐步递减,从而可对后弧形纬斜进行整纬;在图2-29(d)中,弯辊的间距变为端部小于中部,可对前弧形纬斜进行整纬。
但是,这类整纬器如果使用不当,将导致织物起皱,甚至无法正常工作。因此,安装和使用弯辊整纬器时,要恰当安排前后导布辊的工作位置,并在操作时合理限制两弯辊的调节角度,保证织物始终在两弯辊的扩展面上与辊面接触。
