绳状水洗机——松式绳洗机

松式绳洗机的主要特点是单头绳状织物在松弛状态下进行浸渍轧洗,它适宜于不能承受太大张力的绳状织物的洗涤,例如印花衬布或针织物等。
由于绳状织物在洗液中松弛浸渍,有助于污物向洗液中扩散,但车速却受到设备结构的限制,不能太快,一般只在50～80m/min,以免多道回绕的绳状织物在洗液中发生纠缠打结,造成织物拉断或损伤,影响正常生产。

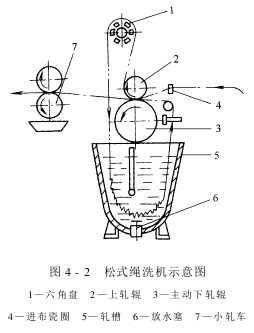

松式绳洗机如图4-2所示。它常以3～5台组成一组,织物成环状导入槽内,先后通过3～5槽,依次在槽内浸渍并在两轧辊间进行轧洗,最后经小轧车轧液后出布。
轧槽一般用铸铁制成,上口是敞开的,槽底为圆弧形。槽中装有一块带孔的隔板,将槽分隔成前后两部分。隔板上部装有分布棒,用以分隔出槽的布环。隔板下边装有直接蒸汽管,便于加热洗液,槽侧装有进水管及溢水口,槽底装有放液塞。槽口上绳状织物进槽处装有方形辊,将织物摆动入槽。槽内无导布辊。槽上轧辊、轴承、机架、传动设备等均与老式紧式绳洗机相似。
