LL型LL型挠性剑杆织机

LL381型、LL481型挠性剑杆织机是无锡龙力机械有限公司开发的新型剑杆织机,该机是新一代性能价格比较优的中速高质剑杆织机,其操作方便,使用维护简单,织物品质好。
适织品种 该机适织棉及棉与化纤混纺织物,特别适宜高支高密色织物及各种麻织物,是目前国内麻织行业和色织行业具竞争优势的织机。经济转速250r/min。
对打纬结构和卷取结构进行了技术创新,更进一步加大了打纬力和卷取力,使该产品增强了对厚重织物和高密织物的适应性。
打纬机构 打纬结构采用短立柱分离筘座双侧共轭凸轮驱动的方式,精确的凸轮曲线保证了打纬运动的平稳性和足够的打纬加速度,织物风格好,打纬紧度大。
引纬机构 引纬采用挠性钢带,单侧供纬,齿轮齿条传动。
开口机构 LL481型开口配置ASGT222型机械多臂,穿孔纹纸控制20片提综刀片。
LL381型为凸轮开口,多臂开口适应性广,品种翻改方便快捷,凸轮开口结构简单,成本低,适合高产高效的织物。
送经机构 送经机构采用亨特结构,送经卷取机构采用复式调节送经量和送经卷取联动的先进原理。
卷取机构 卷取机构采用积极式连续机械卷取,只需简单变换齿轮组合,即可获得各种纬密。
选纬机构 配有2～8色机械选纬,两色机械混纬或电子选纬(LL381)。
控制系统 电控箱主体部件是日本欧姆龙PLC可编程序控制器,结构简单、电器元件少、机电一体化程度高,具有定位停车功能,并可设置六种软件程序,与DA40自动寻纬装置配合,可有效地防止断经断纬引起的开车横档。

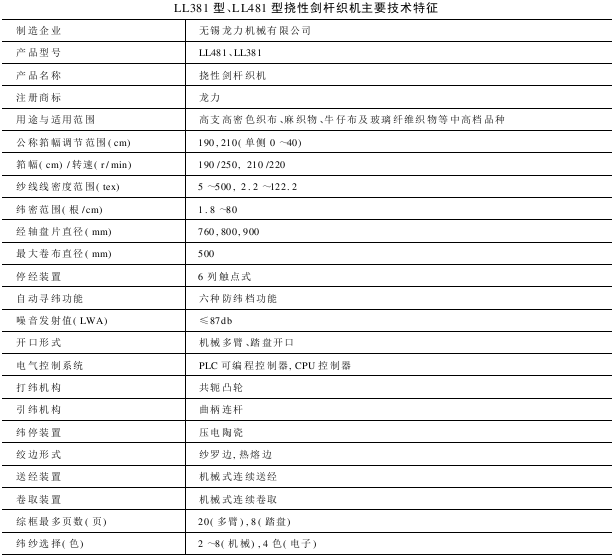

型号示意:
