FYT型挠性毛巾剑杆织机

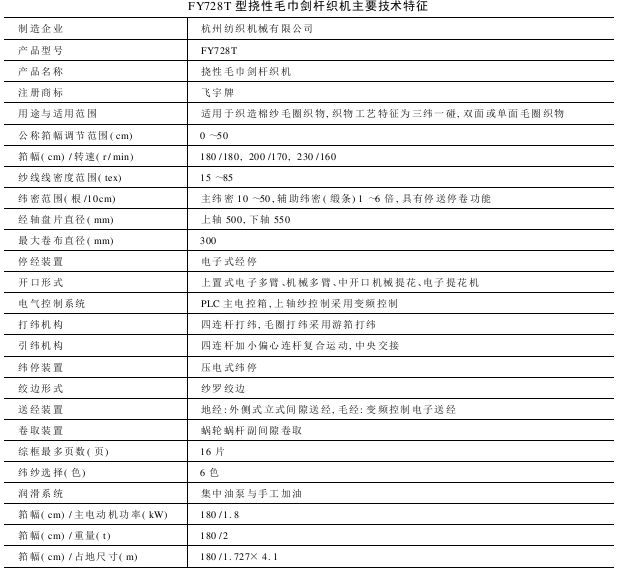

FY728T型挠性毛巾剑杆织机是杭州纺织机械有限公司在HJ728型挠性剑杆织机基础上设计的毛巾剑杆织机。适应棉纱毛圈的织造,实现三纬碰毛。可织造毛巾、浴巾等。
开口机构 采用上置式电子多臂机(GT221型改制),回综箱弹簧回综,采用机械毛巾提花机,也可配电子提花机。
引纬机构 采用四连杆加小偏心连杆复合运动,带动传剑箱,实现纬纱中央交接。
打纬机构 打纬机构采用四连杆打纬,通过曲轴,牵手和筘座实现打纬。毛圈的打纬通过安装在筘座脚上的提轴实现起毛游筘的打纬,形成毛圈。
送经机构 上送经:上送机构采用变频电动机控制,毛纱探杆的运动通过传感器反馈至变频器控制,实现毛巾上纱的稳定张力控制。下送经:采用外侧式立式间隙送经,张力杆的反馈系统实现稳定张力控制。
卷取机构 采用蜗轮蜗杆副、棘爪副传动,实现间隙式卷取。
选纬机构 采用机械6色选色,由多臂机或提花机直接控制。
停送停卷机构 本机具有停送停卷机构,实现起毛与平布织造的转换及锻档毛巾的织造。
密纬倍数为1～6倍。停送停卷的实现由开口机构提供信号电磁铁执行实现。
电气控制 本机控制由PLC控制,进行合理的软件、硬件配置。通过变频器、传感器、接触器以及其他电气元件完成对毛巾剑杆织机的控制,具有技术先进功能齐全,结构合理、稳定性好、且外形美观等优点。
