SJ型挠性剑杆织机

SJ736型挠性剑杆织机是绍兴纺织机械集团有限公司集SJ758型和国内外剑杆织机的优点于一体开发研制的一种新型剑杆织机,该机特别适用于厚重织物。引纬装置采用六连杆引纬结构方式,能确保剑头左、右进出时间调整;引纬、接纬稳定可靠。本机采用四连杆短牵手和短筘座脚打纬,摇轴用110mm无缝管结构,确保打纬力,能适合高速运动和厚重、高密织物的织造。

传剑箱用先进的螺旋伞齿轮合理设计而成,传动稳定可靠。张力装置采用三后梁张力结构,特别适用高密织造来平衡经纱张力,提高织物的品质。

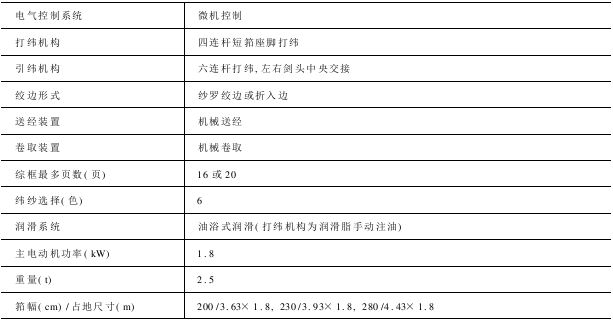

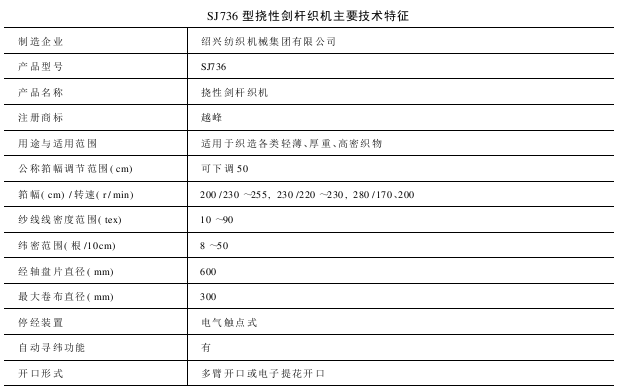

型式 挠性剑杆引纬,中央交接。

筘幅 2000mm、2300mm、2800mm(有效筘幅=公称筘座-100mm)。

开口装置 各类多臂机,提花机。

曲轴转速 2000mm(230～250r/min)、2300mm(200～230r/min)、2800mm(170～200r/min)。

电气控制 采用微电脑(PLC)控制,左右双向操作。

纬纱选色 六色。

织轴盘片直径 600mm。

制动型式 电磁制动。

卷布辊满卷直径 300mm。

纬密范围 8～50根/cm。

刺毛辊直径 127mm。

导布辊直径 32mm。

卷布辊直径 95mm。
