GA—Ⅱ型挠性剑杆织机

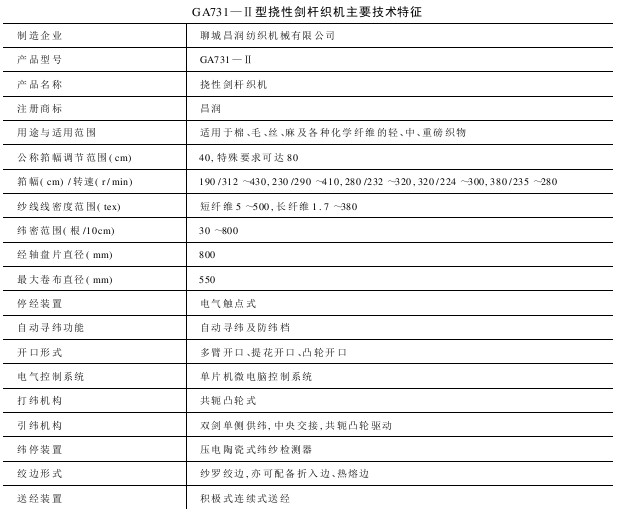

GA731—Ⅱ型挠性剑杆织机是聊城昌润纺织机械有限公司(原聊城第一纺织机械厂)结合我国的具体实际,自主开发的一种新型无梭织机。该机具有结构紧凑,操作方便,更换织物调整容易;自动化程度高,适织范围广等特点。可织单幅、双幅或多幅织物。特别适合于宽幅色织。

适织品种 纱线:可织造各种天然纤维(如棉、毛、丝、麻)及各种再生纤维和合成纤维。织物:可织造20～800g/m2范围内的轻薄、厚重织物,适合于粗纺呢绒、精纺呢绒面料、亚麻、真丝、棉织化纤等各种品种织物。

开口装置 开口机构采用积极式下置多臂机。根据设计的织物组织,由预先编制的纹板、纹纸或程序控制综框的升降运动。

亦可配备提花机、凸轮开口机构及电子多臂机,最多配20片综框。

所有各种开口装置皆配置自动寻纬机构,自动寻纬与送经,卷取机构同步,可有效防止因织机停车在织物上形成的“稀密”路。

引纬机构 引纬机构是双剑单侧供纬,由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。

优化设计精密加工的共轭凸轮控制整个引纬过程,可使剑杆头运动规律更趋合理,确保织机高速运转时纬纱张力稳定、交接可靠、运行平稳。

打纬机构 打纬机构由共轭凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。

与引纬共轭凸轮具有同样高精度的打纬共轭凸轮,驱动坚固的短筘座,确保在织造高密织物及厚重织物时的打纬力。

送经和卷取机构 积极式送经机构采用复式调节系统,保证送经均匀与送经张力稳定。

卷取机构 卷取机构由蜗轮、蜗杆及链轮积极连续地传动卷取辊,实现连续卷取。

纬密调节器与送经卷取机构联动,转动手轮即可方便的调节纬密,纬密范围30～800根/10cm。

选纬机构 织机适用于单色以及多达8色的织物。独特的混纬功能,可进行不规则选纬。

电子选纬:由电脑控制,使所选纬纱按花型设计要求引入梭口。

机械选纬:与多臂机连接,实现选纬要求,结构简单,使用可靠。

主传动机构 由4kW的主电动机通过电磁制动离合器传动织机各个机构。电磁制动离合器同电控系统配合,可准确控制织机的启动、定位停车、点动等功能。

控制与检测 采用微电脑控制系统,具有自动寻纬、故障检测、自动选纬、断经自动停车、断纬自动停车、液晶显示等功能。

该织机所有操作均为按钮操作,点动、启动、停车、正反转、寻纬都有各自的按钮控制,这些按钮安装在方梁上。

在方梁上装有指示灯,红灯表示纬断停车,绿灯表示经断停车。电控箱设有主电动机,吸尘电动机的控制开关,手动及自动转换开关,紧急情况下切断电源的红色紧急按钮等。

织边装置 具有纱罗绞边装置,可配备折入边及热熔边装置。

润滑装置 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。

吸尘机构 为了及时清理左钳纬器夹纱夹子中的纤维粉尘,在织机的左侧装有功率为300W的独立吸尘电动机,在固定导轨上配备左、右吸口。
