多尼尔刚性剑杆织机

德国林道尔?多尼尔公司的刚性剑杆织机是用增强的碳纤维制成的剑杆杆身,共轭凸轮驱动,压缩空气、轴承导向以及剑杆杆身的冷却结构相互组合而成的一种刚性剑杆织机。

主要结构 采用优质铸铁墙板,圆截面的横梁,以及两根钢质导轨相连接。织机有良好的动平衡,最低的振动,可保持长期高速运行。

适织品种 适用于织造各种不同的纱线,包括短纤维、长丝、变形丝。纬纱细度可以从0１8tex的直丝到3.3dtex的花色线。织造丝绸、精细棉织物、呢绒、床上用品、装饰织物、气囊、重工业用织物、涂层织物等。

引纬结构 采用点到点的交接方式,从带分离纱圈的储纬器开始,到电子张力器,左剑头拾纱引纬,中央积极式交接,右剑头释放纬纱为止,达到了对整机引纬的精确控制。

纬纱交接 采用左剑头拾纬,中央积极式交接,纬纱的释放过程。可以有效的控制剑杆杆身的润滑和导向。

储纬器和自动筒子转换 采用分离纱圈式储纬器,适合于各类纱线。使用两个以上储纬器时,储纬器可以自动检测到断头,借用机上的计算机系统,将断头的储纬器停下,用其他储纬器供纱,保持织机连续运转,采用大卷装织造长丝织物时,可采用8个储纬器,24h无人看管进行织造。

纬纱张力装置 新型的集成了纬停装置的电子控制的纬纱张力装置,压力片的压紧力的大小,由步进电动机控制。

电子选色 采用步进电动机来控制选色针,选色由计算机控制,可以按设定要求随意编程控制。

打纬系统 采用共扼凸轮打纬,筘座采用轻合金制造,强度高。

边撑 有回转式边撑,这种边撑可以上下左右自由调节,刺环的角度可十分方便的调节。

有全幅边撑,机上应用的圆槽形托布台上可以直接安装全幅边撑。

边剪 配有新型电子边剪,步进电动机可以调节速度、时间。

开口机构 可以配用史陶比尔的积极式凸轮开口机构、积极式或消极式多臂开口机构。可以配用大提花开口机构,适用于10000针以上的提花装置。

自动润滑提综杆系统使提综杆系统精度提高,更加坚固,降低了提综杆的摆动和振动。

布边机构 有独立的假边织造系统,快速的钩边和绞边变换,配有电子绞边器。

送经系统 采用伺服电动机控制送经系统,与送经系统完美配合,可以用800、1100或者1600mm的经轴,伺服电动机控制,可以使左右经轴一致,上下经轴的统一。

卷取机构 采用伺服电动机控制,与张力控制和送经系统相配合,系统的控制精度可达0１01根/cm。还可配用机外大卷装,直径可达1500mm。

控制系统 大屏幕的彩色显示器,含有菜单功能,方便操作,控制系统中包括CAN—bus控制系统,DoNet通讯系统。

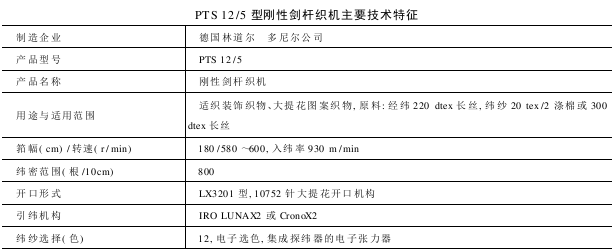

型号示意:
