剪刀机构

剪刀机构的作用和分类:一般喷气织机剪刀机构可分为供纱侧剪刀机构和传动侧剪刀机构两部分。供纱侧剪刀的作用是每次引纬后及时剪断纬纱,以便下一次引纬。传动侧剪刀的作用是从布边上剪除多余纬纱,使布边整齐美观。

剪刀按驱动方式可分为机械式和电动式两类。

1.机械式剪刀机构

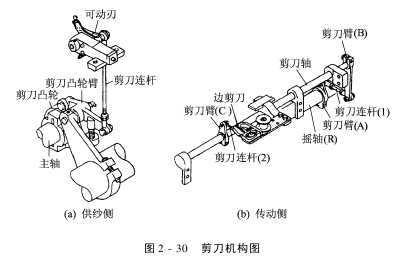

(1)供纱侧的剪刀机构(左侧):此机构安装在胸梁上的滑座上。每次引纬后剪断织物与主喷嘴相连的纬纱,以便下一次引纬。机构见图2-30(a)。

供纱侧剪刀的驱动方式:

主轴上的剪刀凸轮转动,推动剪刀摇臂拉动剪刀连杆,驱动剪刀动刃动作。在每次打纬后按设定的定时进行剪纬。供纱侧剪刀每次动作都必须将纬纱剪断,否则就无法进行下一次引纬。供纱侧剪刀设置在主喷嘴与布边之间。剪纱时间在30°,此时,纬纱已与经纱交织,主喷嘴高压气流已停止喷射。纬纱被剪断后,在常喷喷气流作用下,停留在主喷嘴内,等待下一次引纬。

(2)传动侧剪刀机构(右侧):安装在织口前的边撑杆前侧。当纬纱的末端与捕边纱交织后向织口方向移动抵达剪刀处,剪刀将纬纱剪断,捕边纱与布分离并被捕边卷取机构回收到废边纱桶中。将大于布幅的多余纬纱从布边上剪除的目的是使布边整齐美观。机构见图2-30(b)。

传动侧剪刀机构的驱动方式:

按动力来源不同有两种方式。一种是由装在右开口轴上的偏心凸轮和复位压簧为动力,经两组串联的四连杆机构驱动剪刀动刃,织机每两转剪切一次。另一种是以摇轴的运动为动力源,摇轴的摆动使剪刀臂动作,经剪刀连杆、剪刀臂B,带动剪刀轴使剪刀轴上的剪刀臂C带动剪刀连杆(2),驱动剪刀动刃动作。这套装置在织机每一转剪切一次。后一种机构较简单,动作次数多,剪刀寿命相对较短。

2.电动式剪刀 电动式剪刀机构工作原理:由一个曲柄连杆机构作为执行部件,单独电动机驱动曲柄做圆周运动,通过连杆使摇杆做往复摆动,摇杆一端固定的剪刀动刃就会不断地张开闭合,完成剪切动作。

传动侧电动机转速应小于或等于织机转速,确保剪刀每剪一次织机最多打两纬,剪刀动作过快则剪刀寿命短,剪的太慢则对剪刀锋利程度和剪切力要求高。

供纱侧剪刀必须保证电动机带动的机构和织机曲轴运转同步,并能在规定的时间内完成剪切动作。
