引纬机构水泵

城南二哥2022-12-28 17:30:04复合面料资讯301来源：复合布料_复合面料网

(一)水泵的结构

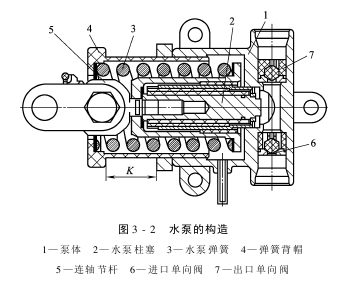

水泵是引纬机构中最为重要的装置。它的基本构造如图3-2所示。

当凸轮从小半径转向大半径时,连轴节杆5在泵凸轮杆的带动下向左运动,使水泵弹簧3受到压缩,在水泵内部形成负压,进口单向阀6打开,出口单向阀7关闭,水从浮筒箱被吸入水泵。当凸轮从最大半径突然降至最小半径,由于水泵弹簧3的作用使水泵柱塞2迅速向右移动,并将压力直接作用于吸入水泵中的水柱上,此时进口单向阀6关闭,出口单向阀7打开,水从水泵被压出,再经出水管喷嘴喷出。

(二)水泵阀
水泵阀与水泵体组成一体。进口单向阀6与进水管相连,出口单向阀7与出水管相连。在这些连接处,必须连接紧密,不漏水、不漏气,否则,织机运转时,将会使泵阀球的动作不规则,水量不稳造成短纬的缺陷。
(三)水泵动程
从喷嘴喷出的水量,取决于水泵动程及柱塞直径。常用的动程范围是10～12mm。水泵凸轮动程越大,则由水泵排出的水量越多;柱塞直径有16mm、18mm、20mm、22mm、24mm、26mm、28mm等。在宽幅织机上,有用到直径为30mm的,以保证足够的水量,将纬纱顺利引到末端。
(四)水泵压力

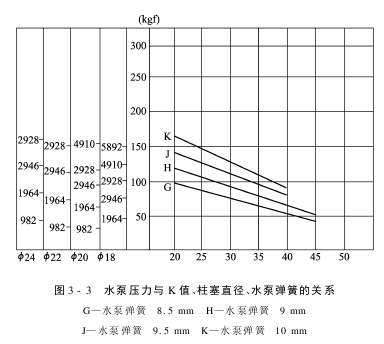

水泵的压力主要取决于水泵弹簧和柱塞的直径和K值。水泵弹簧和柱塞的直径根据原料种类、幅宽、织机转数等因素而定。目前,喷水织机上常用的水泵弹簧的钢丝直径有8.5mm、9mm、9.5mm、10mm四种,柱塞直径有18mm、20mm、22mm、24mm等几种。在新开发的幅宽3500mm的喷水织机上,柱塞直径已达到40mm。K值的大小是在织机实际运转时,根据纬丝的飞行状况,由旋转弹簧背帽4来设定的。水泵压力与K值、柱塞直径、水泵弹簧的关系如图3-3所示。
