开口机构梭口形成与清晰度

1.梭口形成

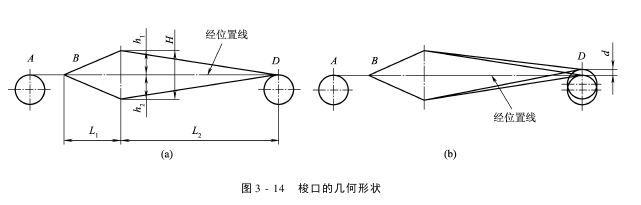

开口时经纱随着综框的运动被分成上下两层,形成一个菱形空间,即为梭口。如图3-14(a)所示,H为经纱的最大升降动程,称为梭口高度;从织口B到后梁辊D的水平距离为梭口长度或梭口深度,它又可分为梭口前部长度l 1 和后部长度l2 ;整个梭口被综框分为前后两个部分,前综框为工作部分,纬纱从这里通过。梭口满开时上下层经纱在织口B处形成的夹角称为梭口前角,在后梁辊D处形成的夹角称为梭口后角。
对喷水织机而言,通常将理论经位置线设置为水平线,即A点到D点的连线为水平线,并采用对称梭口,即图中的h₁ 和h₂ 高度尺寸相同。
过A、D点所作的水平线也是衡量后梁D高低的标准,见图3-14(b)。后梁高于经平线,即d>0时叫高后梁,后梁低于经平线,即d<0时叫低后梁。经位置线对织造过程中经纱的断头、张力、伸长以及织物外观质量等都有显著影响,应予以调节控制。织造生产中所进行的经位置线调整一般是指后梁位置的改变,而其他各点的位置一旦确定,一般不再变化。
2.梭口清晰度
梭口前部上下层经纱各自处于同一平面的程度称为梭口的清晰度。若梭口前部上下层经纱都处于同一平面就称为清晰梭口,它利于纬纱的通过,但这种开口方式经纱容易纠缠,后综框动程大,易造成经纱断头。若梭口前部上下层经纱不处于同一平面,就称为不清晰梭口,如果前部梭口上层经纱不在同一平面而下层经纱在一个平面内,则称为半清晰梭口,在这种情况下,综框动程的差异较小,后综的动程小于清晰梭口,这是有利的,但要防止因纬纱穿入非清晰的经纱层面而造成错织和断经。 AAA功能性面料网E4T45UY75T
