控制系统操作装置

喷水织机的操作装置由安装于织机左右两侧的按钮盒组成。左侧的按钮盒包括全部按钮,由准备、运转、正转、反转、停止及刹车按钮组成。右侧仅设置有运转、正转、反转、停止按钮。
ZW系列的喷水织机不设运转按钮,由正转按钮兼代:在准备按钮不动作时,按动正转按钮则织机正向点动;在准备按钮动作后,织机则转为运转状态。
LW系列(含GD767、JWG4762)喷水织机左侧的按钮盒安装有织机工作状态显示,它可以显示织机的工作状态及故障停车的原因。其显示为:
经纱张力 废丝后
左绞边右绞边 预备废丝前 长度

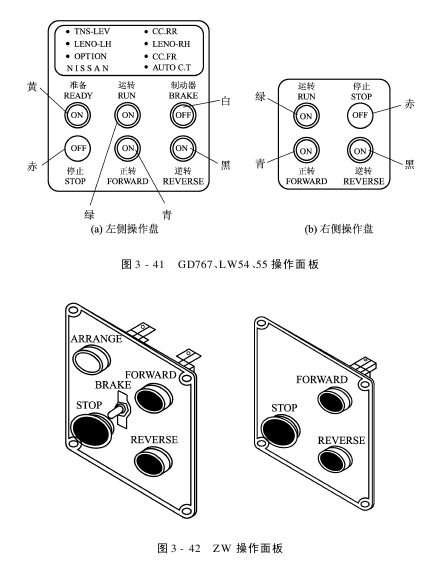

国内生产的喷水织机普遍采用的两种按钮盒的形式如图3-41、图3-42所示。两种形式刹车按钮的功能略有不同,ZW型的刹车按钮若不复位,则织机不能进入准备状态,而LW型则可以直接进入准备状态。

ZW型操作按钮结构简单、价格低廉,但功能相对较少。
LW型操作按钮可靠性、防潮性均好,但结构复杂,价格较高。
