织物中经纬纱的屈曲波高

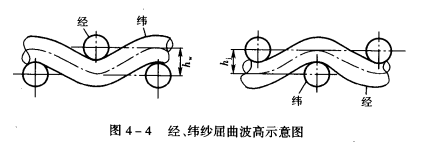

　　经、纬纱在织物中相互屈曲，其屈曲的程度可以用屈曲波高来描述。经、纬纱在织物中屈曲状态如同波纹一样，假设以纱的中心线为代表，我们可以得到一条波纹状曲线。这条波纹曲线的波峰到波谷之间的高度差称为屈曲波高。如图4—4所示，hj，为经纱屈曲波高，hw为纬纱屈曲波高。

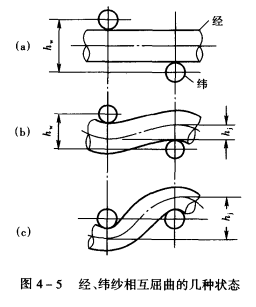

　　由于经、纬纱在织物中是相互紧密连接的，因此，一个方向的纱线如果伸直一些，另一个方向的纱线就必然要多屈曲一些。换言之，一个方向纱线屈曲波高减小一些，另一个方向纱线的屈曲波高就要增大一些。可见，经、纬纱屈曲波高之间是相互关联的。再进一步说，如果一个方向的纱线完全伸直，另一个方向的纱线就会达到最大的屈曲波高。图4—5(a)所示为经纱呈完全伸直状态，而纬纱具有最大的屈曲；图4—5(c)所示为纬纱呈完全伸直状态，而经纱具有最大的屈曲。这两种结构状态为织物中经、纬纱相互配置关系的极端状态，在实际织物中是不存在的。实际上各种织物的几何结构必定处于达两种极端状态之间，如图4—5(b)所示。

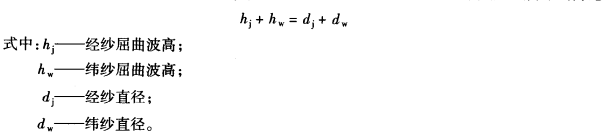

　　根据经纬纱屈曲波高之间的这种变化关系，经研究，得到一条重要规律：织物中经、纬纱屈曲波高之和始终保持为一常数，且恒等于经、纬纱直径之和。这是织物几何结构中的一项重要性质，即
