第2473页
-
涤／氨交织物染深色品种时，应如何合理选择工艺?
答 涤／氨交布料染深色品种可选择分散染料同时染聚酯纤维与氨纶，但温度不能过高，否则影响氨纶的强力，且易变色，弹性消逝。考虑到聚酯纤维的上色深度，因此需要在染浴中加用载体（环保型）。载体用量应根据品种不同，通过试验决策。如用载体OP时，用量以4～5g／L。为宜。分散染料宜选用低温型三原色拼色，有利于在低温上色，上色温度以不超过110℃为宜。 染浴中除了添加载体外，应加扩散剂NNO，有利于分散染料、载体和染液分散体系的稳定性，但用量应恰当，用量过多，上染率下降。普通浅色品种用扩散剂NNO 2～3g／L，中色1～2g／...
-
涤／棉织物可否用还原染料步法染色，使涤纶也能上染?
答 涤／棉布料可以用还原染料一步法上色，使聚酯纤维也能上染。但并不是全部的还原染料都适合涤／棉面料上色。有些还原染料采取肯定措施，可使涤、棉两种纤维获得均一色泽；有些还原染料对聚酯纤维染色较深，也有的染色较浅。多数还原染料在聚酯纤维与棉纤维上的得色不一样，由于两色效应的浮现，拼色、追色就比较困难，因此这一办法在实际应用中受到限制。涤／棉布料采纳还原染料一步上色法，具有以下优点。 ①缩短工序，简化操作，节约劳动力与机械设备，提高生产效率。 ②用还原染料代替分散染料，可使色织产品幸免后处理热定形工序中由于分散染料升...
-
.Spectran纤维与棉混纺织物如何染色，其纤维性能如何?
答 Spectran纤维是美国孟山都公司生产的一种改性涤纶，它和常规涤纶相比，有以下几方面特点。 ①上色办法容易，不需要130℃上色，更不需要加载体。 ②有独特的弹性、手感与悬垂性。 ③强力与延伸率基本与常规涤纶相同，熔点亦相同。热水中收缩率比一般聚酯大。 ④尺寸稳定性好，有良好的防油污性能。为此，根据Spectran纤维的特性，其和棉纤维混纺化纤织物布料可用分散染料与直接染料或活性染料等进行二浴法或一浴法上色，采纳绳状沸染及浸染都可以。为预防热水浴中收缩性大，在上色前处理中应做定形处理。...
-
.在染浆联合机上用片纱染鲜艳大红牛仔布，可用何种染料？牢度问题如何解决？
答 普通染浆联合机是由一个前处理槽与5～6个上色槽组成，每个槽上有轧辊与氧化架，然后水洗、上浆、烘干、上卷轴。这种设备是专为靛蓝经纱上色设计的。用直接染料在此设备上是可以的，但关键是上色牢度差。建议采纳进口直接染料，如：沙拉菲尼尔红3BL、6BL、红A2BL（汽巴一嘉基）、沙拉菲尼尔大红BNL、可拨菲尼尔红FGL（汽巴一嘉基）、克罗拉丁大红BNL（汽巴一嘉基）、锡利红4BL、红F38、红4B（拜耳）等。国产直接耐酸大红4BS也可选用，但必须经固色处理，各项牢度基本可满足要求。在前处理槽中，好使用高效渗透剂。若用活性...
-
.涤纶细纤维仿真丝绸织物用分散染料染色后，为什么染深性差，有无方法提高染色深度？
答 聚酯纤维表面光滑，当光照耀到上色的聚酯纤维布料时，大量的入射光被反射，仅一部分折射到纤维内部，为染料所汲取，所以，瞧上去颜色不深。要改变这一现象，应用表面处理的办法改变聚酯纤维的表面特性，完量降低聚酯纤维的反射光量。有人曾用202甲基含氢硅油，经乳化后作为增深剂，用于聚酯纤维细纤维纺仿丝绸布料取得了肯定的效果。其增深原理为：202甲基含氢硅油分子结构中的Si-H键在路易氏酸、碱或催化剂存在时，在肯定条件下发生水解，Si-H水解为Si-OH，当温度高于150℃时，两个线型大分子中的羟基脱氢缩合成硅氧醚键，并形成网...
-
.腈／棉织物用阳离子和硫化染料浴法染黑色时，先染棉好还是先染腈纶好？
答 腈／棉布料染黑色，可以先染腈，再染棉，也可先染棉，再染腈。但两种办法效果不同。假如先染棉，再染聚丙烯腈纤维，由于染聚丙烯腈纤维时pH值为4.5～5，则棉上的硫化染料有一部分被水解，布料颜色变浅、变青光，还会浮现色花现象。若先染聚丙烯腈纤维再染棉，情况就大不相同，因为染聚丙烯腈纤维时，布料是白坯。而染棉的温度在80℃，聚丙烯腈纤维上的染料不会受影响，硫化钠对聚丙烯腈纤维也没有影响，故色光没有多大偏差。在Q113绳状上色机上色时工艺流程为：本色棉布→染聚丙烯腈纤维→热水洗→冷水洗→染棉→热水洗→冷水洗→酸中与→...
-
锦纶／粘胶丝交织物染黑地红花，应如何合理制订染色工艺?
答 锦纶／粘胶丝交布料可在同一染浴中上色，使产品具有双色效应。锦纶／粘胶丝交布料染黑地红花，是在同一浴中加入两种染料，分离上染两种不同的纤维。其中锦纶为黑地，粘胶丝大红色为花。因此可选用酸性染料或中性染料染锦纶，染粘胶丝用直接染料。 ①前处理。其配方是：雷米邦A 1500g，纯碱1000g，渗透剂JFC 35g，水200L。设备为M1258卷染机。冷水上轴，70℃走一道，90℃走一道，95℃走三道。练后水洗，于80℃、60℃分离走二道。 ②上色。中性元BL 4％（对锦纶丝重），汽巴伦绿GL 0.08％（对锦...
-
涤／棉强捻绉纱织物采用何种设备进行染整加工，可获得持久的起绉效果和满意的手感?
答 涤／棉强捻绉纱布料大都采纳涤／棉花纱线（65：35）平纹组织，经纱采纳常规捻度的涤棉混纺化纤织物纱，纬纱采纳高捻度的涤棉混纺化纤织物纱。在印染加工中，经过高温碱液处理，使肯定浓度的热碱渗透到纺纱线内部，使无张力而临时定形的涤／棉强捻纱充分膨化，进而产生退捻恢复弹性收缩，从而使布面形成不规则的经向“自然绉”，经树脂后整理后，使其保持适度、耐久的经向绉纹效应。涤／棉强捻绉纱布料是纬向收缩、经向起绉，其关键是纬向收缩的大小与布面起绉效果。普通情况下，纬向收缩率大，布面起绉效果就好。为此本色棉布的选择很重要，捻度用...
-
羊毛针织物成衣染色采用何种工艺?
答 瑞士汽巴一嘉基公司与国际羊毛局曾开辟一项羊毛针织物物成衣上色新技术，具体工艺为： ①成衣打算。 a.防皱处理--将成衣在松弛条件下消除加工中的应力。 b.精练--采纳中性表面活性剂在缓与条件下消除织造中的油污。 c.缩绒--改善羊仔毛与雪兰毛成衣的外观。 d.氯化--预防上色过程中产生过缩与羊毛在树脂后整理中作预处理。氯化剂用二氯异氰酸钠盐，其商品名为巴索仑DC（含55％有效氯）。氯化处理温度20℃，用蚁酸调节pH值至3.5。用量视成衣形式及结构而异，普通为1.5％～3.0％，氯化处理时问20～30m...
-
苎麻织物是否可用纤维素酶与活性染料同浴步法处理?其效果如何?

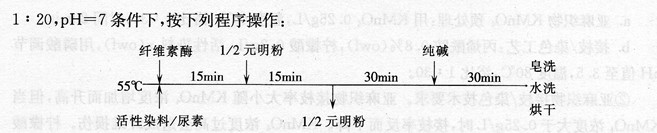

答 苎麻布料可用酶进行处理，发生减量作用，从而提高其柔软度。假如要将纤维素酶和活性染料同浴一步法处理，只要把握加料办法也可实施同浴处理。将27.7texX 27.7tex，60根／cm）×60根／cm，1.6m的苎麻布4g用丹麦Novo Nordish公司生产的弱酸性纤维素酶L 4mL，活性染料金黄B-4RFN（上海万得公司）2％（owf），尿素12.5g／L，元明粉40g／L，纯碱20g／L，浴比 上述工艺中加入尿素，可作活性染料助溶剂，同时还可使纤维膨化，有利于染料分子与酶分子进入纤维内部。元明粉主要起促染...
微信收款码
