第2491页
-
条子组织的织物交界不清布面模纹紊乱的原因何在?
AAAASE3RETRUY7I8OFG...
-
为什么方格组织织物表面有时会呈波形曲屈状态?
答：由方格组织形成的方格布料，普通由经面组织与纬面组织间跳罗列而成，其模纹如图2-12(a)所示，A为经面组织，B为纬面组织，假如A、B两种组织的平均浮长相等，则松紧一致，纬纱在纬向是不会产生波形屈曲的，但设计时如运用较大面积的松组织与紧组织交叉罗列构成方格组织面料，或采纳同组织的双层结构与单层结构罗列构成方格组织布料，其模纹如图2一l2(b)所示。这类组织往往由于“松”、“紧”组织之间在布料上具有自趋平衡的作用，即紧的部位向松的部位扩展，促使纬纱在交界处发生图2-12(b)的虚线表示状况的波形屈曲，而经纱在织...
-
.描绘方格组织织物组织图应注意什么?
答：设计方格组织的面料，为使面料表面模纹整齐清楚，布面平坦，在确定布料组织后描绘组织图时要小心组织图的起始点(即组织图中根经纱的组织点)。 图2-13所示的方格组织其特点是处于对角位置的两部分配置相同的组织。组织图中左下角与右上角位置的组织为1/3右斜，右下角与左上角位置的组织为3/1左斜。绘制这类方格组织时，应小心分界处界线分明，即分界处相邻两根纺纱线的组织点必须为“底片翻转”的关系。此外还要小心对角线的两相同组织的组织点应延续，使面料外观整齐美观。从图2-13中可瞧出(a)、(b)符合上述要求，而(C)却...
-
要使方格组织织物外观整齐美观，组织图对角线的组织点能连续，绘制组织图采取什么方法?
答：绘制方格组织布料组织图，欲使位于对角位置的组织点延续，采取的办法为：应使基础组织根和末根经纱上的两个组织点距上、下边缘相等，使根和末根纬纱上的两个组织点距左、右边缘相等。为此，可以通过观看基础组织相邻两根经(或纬)纱的方法，来寻出适合于作根和末根的经纱(或纬纱)。现以一纬面缎纹为基础组织为例来说明，如图2-14(a)所示，经观看，第6、第7两根纬纱上的两个组织点距左、右边缘相等，如图中箭头所示，故取第7根纬纱作为根纬纱，第6根纬纱作为第8根纬纱(也可以取第3根作为第1根纬纱，第2根作为第8根纬纱)。同理第2...
-
如何防止条纹格子组织的织物在经向纬向呈现稀织歇纬稀路的织疵?
答：条纹、格子组织普通应用平纹组织、斜纹组织或缎纹组织构成。在条子组织的布料中应采取每筘齿经纱穿入数不同的穿筘办法。对于组织平均浮长大的经纱，其每筘应穿入根数宜大于组织平均浮长小的经纱，使布料的平均浮长不相同的两个部位松紧程度接近一致，这样可以预防由于紧组织部位和松组织部位的自趋平衡作用使紧组织部位的经纱向松组织部位扩展，因而幸免面料上的纵向条纹交界处呈现稀织疵点。 同理，在生产横条纹或格子面料时，当引进平均浮长较大的纬纱时，应采纳织机上停卷或问歇卷取装置，使每隔4纬停卷一次或两次间歇一次。由此增添平均浮长较大部...
-
斜纹织物要使布面斜纹线明显，其组织与经纬纱线的捻向有何关系?
答：斜纹类布料，在布料组织结构、经纬配置、原材料等条件相同的条件下，在同样的光照条件下，根据前面阐述的“反光带”理论，斜纹纹路的清楚度和纺纱线捻向的配置有紧密的关系。假如使斜纹方向和“反光带’’斜向相一致，则“反光带”连成一线。斜纹纹路就显得醒目而清楚，如图2-16所示，图2-16(a)为2/2↖，图2-16(b)为2/2↗，面料经密大于纬密，经纱的捻向为z捻，由于“反光带”的斜向和纺纱线中纤维方向是互相垂直的，图2-16(a)和(b)中每一经纱浮长段上的反光带形状、面积均相同，但图2-16(a)的2/2↖有良...
-
缎纹织物的表面有显纹路和不显纹路之分，其各有哪些织物?采取什么措施使缎纹织物表面的纹路显或不显?

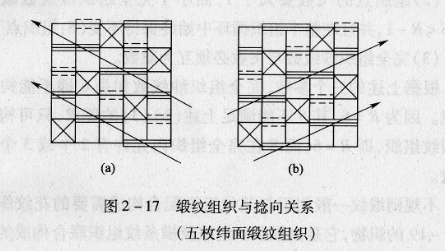

答：表面显纹路的如直贡，要求显斜纹，贡子清楚。 表面不显纹路的有横贡、羽缎及普通丝织缎纹，要求布料表面匀整、光泽好、不显纹路。 缎纹布料表面是否呈现斜纹路主要取决于纺纱线捻向和缎纹组织的主要斜纹倾向之间的关系。 以五枚纬面缎纹为例，如图2-17(a)、(b)所示。纬面缎纹普通纬密大于经密，布料正面由纬纱覆盖。这类布料表面是否呈现斜纹路主要取决于纬纱的捻向和缎纹组织的主要斜纹倾向之间的关系。图2一17中箭头所示为主要斜纹倾向(两根纬纱之间有两个组织点连接)，如纬纱为Z捻，纬纱段上的反光带斜向将和图2-17(...
-
如何设计绉组织织物?在设计中以哪种方法较为理想?
答：绉组织面料其构成的办法是利用面料组织的经纬浮长不等，并且随机分布，使面料表面产生颗粒状微凹凸不平的外观效应，其相应的布料组织称为绉组织。绉组织普通属于同面组织，且布料的经、纬纱特数及经、纬向紧度接近相等，丝面料经(纬)浮长操纵在8个组织点以内，棉、毛布料操纵在3个组织点之内，幸免同类组织点过于集中或使布料表面呈现规律性织纹。各类绉组织均以容易组织为基础组织，构成的办法：有旋转法、重叠法、重新调整同一组织的纺纱线次序法、省综设计法等。而由省综设计法获得绉组织的面料外观绉效应为理想。...
-
网目织物的外观效应如何形成?
答：网目面料由网目组织构成，布料的表面呈扭曲网络状效应，如图2-22所示。 网目组织分经网目和纬网目两种。布料表面的扭曲网络状效应由经纱构成的称经网目，由纬纱构成则称纬网目。 网目组织其布料外观效应形成的缘故以网目布料组织图2-23 为例来说明。图2-23中纬纱10、11、12处的截面示意图如图2-23 (a)所示，经纱1、2、10、11、l2交错密切，4、5、6、7、8交错疏松，网目经纱3、9受到来自交错密切部位的挤压力F与纬纱ll自趋伸直的上抬力Ⅳ，从而使网目经纱3、9发生位移倾向T，而突入牵引纬和地组...
-
.为何有些网目织物的外观效应不好?
答：在构作网目组织时，假如忽视形成网目效应的构作要领，将使面料呈现的网目效果较差，如图2-25的网目组织图，其织制的网目布料呈现的网目效应就较差，在面料上每个组织循环有三组网目经纱，由于组织结构失调，仅有中问一组呈现较好的网目效应，而左、右两组网目经纱扭曲不多，几乎尽全失去了网目组织应有的效果。经分析其主要缘故有两点。 (1)网目经纱3在牵引纬11、13、15部位，缺少前述那样形成网目效应的条件，因此，网目经纱3不可能发生位移，不能呈现网目效应。 (2)网目经纱15在牵引纬11、13、15部位，由于牵引纬和...
微信收款码
